안녕하세요. 위기의코딩맨입니다.

오늘은 TensorBoard에 관해 간단하게 알아보도록 하겠습니다.



TensorFlow로 학습을 진행하면서

Log나 학습과정을 한눈에 알아보기 힘든 문제점이 있었습니다.

이러한 학습과정을 시각화에 도움을 주는 TensorBoard라는 기능이 있습니다.

저는 구글에서 제공하는 Colab을 사용하여 진행했습니다.

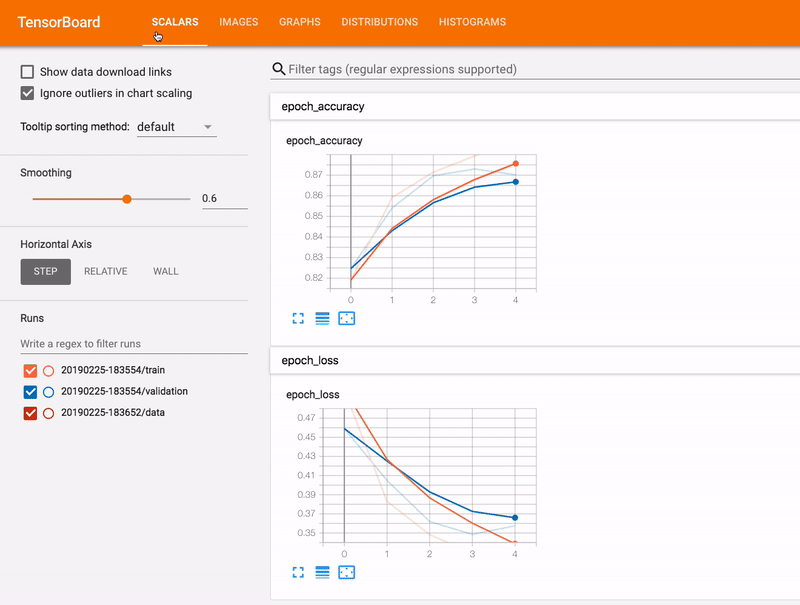

[출처: https://www.tensorflow.org/tensorboard?hl=ko]

해당 이미지와 같이 작업을 진행하면

Epoch이 반복될 때마다 Loss가 감소하는지, 정확도가 증가하는지 등

원하는 값을 찾아가고 있는지 도움을 주는 기능을합니다.





TensorBoard에서는 가장 많이 사용되는 3가지의 API를 설명드리겠습니다.



- tf.summary.scalar

Scalar의 값 형태의 로그를 저장하는 기능을 제공하고

Loss 값이나, 정확도의 값을 저장하는 역할을 합니다.



- tf.summary.histogram

아래의 이미지와 같이 로그 값을 저장합니다.



히스토그램

- tf.summary.image

이미지 형태로 로그를 저장합니다.



[ TensorBoard 로그 저장 ]



TensorBoard 로그를 저장 방법은

summart_File의 인자를 생성하고, 인자 값을 받아 File 형태로 로그를 저장합니다.



summary_File = tf.summary.create_file_writer('/tensorboard_Log')



with summary_File.as_default():

    tf.summary.scalar('loss',loss, step=optimizer.iterations)



여기서 중요한것은 scalar로 사용한 예제이지만, 사용하려는 API를 사용할 수 있습니다.

해당 파일을 생성 완료했다면,



터미널(CMD)을 열어 명령어를 입력합니다.

tensorboard --logdir= LogPath

tensorboard는 텐서플로 설치할 때, 같이 설치가 되므로 사용 가능합니다.

입력하시고 나면 URL창에

localhost:6006 을 입력해서 텐서보드 기본 웹브라우저에 접속하시면 됩니다.



[ 예제 ]

예제는 MNIST CNN예제를 통해 알아보도록 하겠습니다.



import 후, MNIST 예제 데이터를 다운받고

x_train, x_test의 타입을 float32 타입으로 변경하고, 해당 28*28의 형태를 갖고 있는 이미지를

784차원으로 Flattening 작업을 진행합니다.

그리고 x_tain, y_test의 [0,255]사이의 값들을 [0, 1]로 변경하기위해 255로 나누어 주도록합니다.

마지막으로 해당 데이터를 one-hot Encoding을 적용합니다

import tensorflow as tf



(X_Train,Y_Train),(X_Test,Y_Test) = tf.keras.datasets.mnist.load_data()

X_Train,X_Test = X_Train.astype('float32'), X_Test.astype('float32')

X_Train, X_Test = X_Train.reshape([-1,784]), X_Test.reshape([-1, 784])

X_Train, X_Test = X_Train/255., X_Test/255.

Y_Train, Y_Test = tf.one_hot(Y_Train, depth= 10), tf.one_hot(Y_Test, depth= 10)





tf.data API를 이용하여 60000개의 데이터를 섞고 50개의 배치를 적용합니다.

train_data = tf.data.Dataset.from_tensor_slices((x_train, y_train))

train_data = train_data.repeat().shuffle(60000).batch(50)

train_data_iter = iter(train_data)



CNN Model을 정의합니다.

class CNN(tf.keras.Model):

  def __init__(self):

    super(CNN, self).__init__()

    # Convolution layer

    # 5 X 5 kernel Size / 32개 Filter

    self.Conv_Layer_1 = tf.keras.layers.Conv2D(filters=32, kernel_size=5, strides=1, padding='same', activation= 'relu')

    self.Pool_Layer_1 = tf.keras.layers.MaxPool2D(pool_size=(2,2), strides =2)



    # Convolustion Layer 2

    # 5 X 5 kernel Size / 64개 Filter

    self.Conv_Layer_2 = tf.keras.layers.Conv2D(filters=64, kernel_size=5, strides=1, padding='same', activation= 'relu')

    self.Pool_Layer_2 = tf.keras.layers.MaxPool2D(pool_size=(2,2), strides =2)



    # Fully Connected Layer

    # 7 X 7 크기 64개의 activation map 1024개로 변환

    self.Flatten_Layer = tf.keras.layers.Flatten()

    self.FC_Layer_1 = tf.keras.layers.Dense(1024, activation='relu')



    # Output Layer

    # 1024개 특징을 10개의 클래스 one-hot-encoding으로 표현된 숫자로 변환

    self.Output_Layer = tf.keras.layers.Dense(10, activation=None)



  def call(self, x):

    #MNIST 데이터를 3차원 형태로 reshape

    X_Image = tf.reshape(x, [-1, 28, 28, 1])

    # 28X28X1을 28X28X32로 변환, -> 14X14X32

    Conv_1 = self.Conv_Layer_1(X_Image)

    Pool_1 = self.Pool_Layer_1(Conv_1)

    # 14X14X32를 14X14X64 변환, -> 7X7X64

    Conv_2 = self.Conv_Layer_2(Pool_1)

    Pool_2 = self.Pool_Layer_2(Conv_2)



    #7X7X64 -> 1024

    Pool_2_Flat = self.Flatten_Layer(Pool_2)

    FC_1 = self.FC_Layer_1(Pool_2_Flat)



    # 1024 -> 10

    Logits = self.Output_Layer(FC_1)

    Y_Pred = tf.nn.softmax(Logits)

    return Y_Pred, Logits





최적화 Adam(0.00001)으로 정의해줍니다.

optimizer = tf.optimizers.Adam(1e-4)





Cross Entropy Loss함수를 정의하고,

def Cross_Entropy_Loss(Logits, Y):

  return tf.reduce_mean(tf.nn.softmax_cross_entropy_with_logits(logits=Logits, labels=Y))





TensorBoard Summary 정보/ 저장할 폴더 경로 설정 및 FileWriter를 설정해주도록 합니다.

Train_Summary_Write = tf.summary.create_file_writer('./TensorBoard/Train')

Test_Summary_Write = tf.summary.create_file_writer('./TensorBoard/Test')





매 step마다 tf.summary.scalar, tf.summary.image 텐서보드 로그를 기록하게 됩니다.

def train_step(model, x, y):

  with tf.GradientTape() as tape:

    y_pred, logits = model(x)

    loss = Cross_Entropy_Loss(logits, y)

  with Train_Summary_Write.as_default():

    tf.summary.scalar('loss', loss, step=optimizer.iterations)

    x_image = tf.reshape(x, [-1, 28, 28, 1])

    tf.summary.image('training image', x_image, max_outputs=10, step=optimizer.iterations)

  gradients = tape.gradient(loss, model.trainable_variables)

  optimizer.apply_gradients(zip(gradients, model.trainable_variables))





설정한 모델의 정확도를 나타내는 함수를 정의하도록합니다.여기서 Summary_writer를 추가로 받아 호출되는 시점마다 accuracy의 이름으로 accuracy를 저장하는 진행합니다. Tensorboard에서는 그래프형태로 출력됩니다.

def Compute_Accuracy(Y_Pred, Y, Summary_writer):

  correct_pr = tf.equal(tf.argmax(Y_Pred,1), tf.argmax(Y,1))

  accuracy = tf.reduce_mean(tf.cast(correct_pr, tf.float32))

  with Summary_writer.as_default():

    tf.summary.scalar('accuracy',accuracy, step= optimizer.iterations)

  return accuracy





해당 모델을 선언하고, 1000번의 학습을 진행하도록합니다.

50번마다 정확도를 출력하고, summary를 저장하도록 설정하였습니다.

CNN_Model = CNN()

for i in range(1000):

  batch_x, batch_y = next(Train_Data_Iter)

  if i % 50 == 0:

    train_accuracy = Compute_Accuracy(CNN_Model(batch_x)[0], batch_y, Train_Summary_Write)

    print("Epoch: %d, Train data 정확도: %f" % (i, train_accuracy))

  train_step(CNN_Model, batch_x,batch_y)

print("정확도(Accuracy): %f" % Compute_Accuracy(CNN_Model(X_Test)[0], Y_Test, Test_Summary_Write))

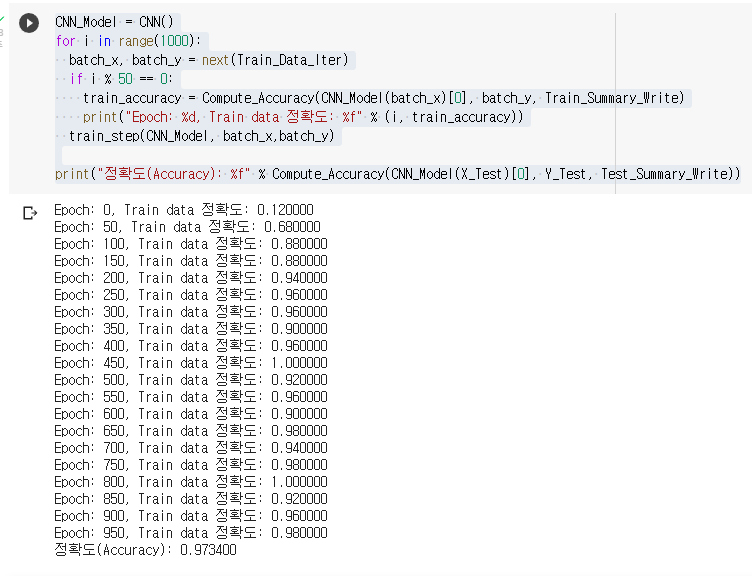

정확도 출력



저는 구글에서 제공하는 코랩을 사용하여 진행했습니다.

코랩에서는 코드로도 Tensorboard를 가져올 수 있습니다.

load_ext로 tensorboard를 선언해주고, 예제에서 실행했던

Train_Summary_Write = tf.summary.create_file_writer('./TensorBoard/Train')

Test_Summary_Write = tf.summary.create_file_writer('./TensorBoard/Test')

선언해주었던 경로를 밑에서 가져오면 됩니다.



%load_ext tensorboard

%tensorboard --logdir {'./TensorBoard/Train'}



해당 코드를 입력해서 실행하면 밑에 TensorBoard가 실행됩니다.

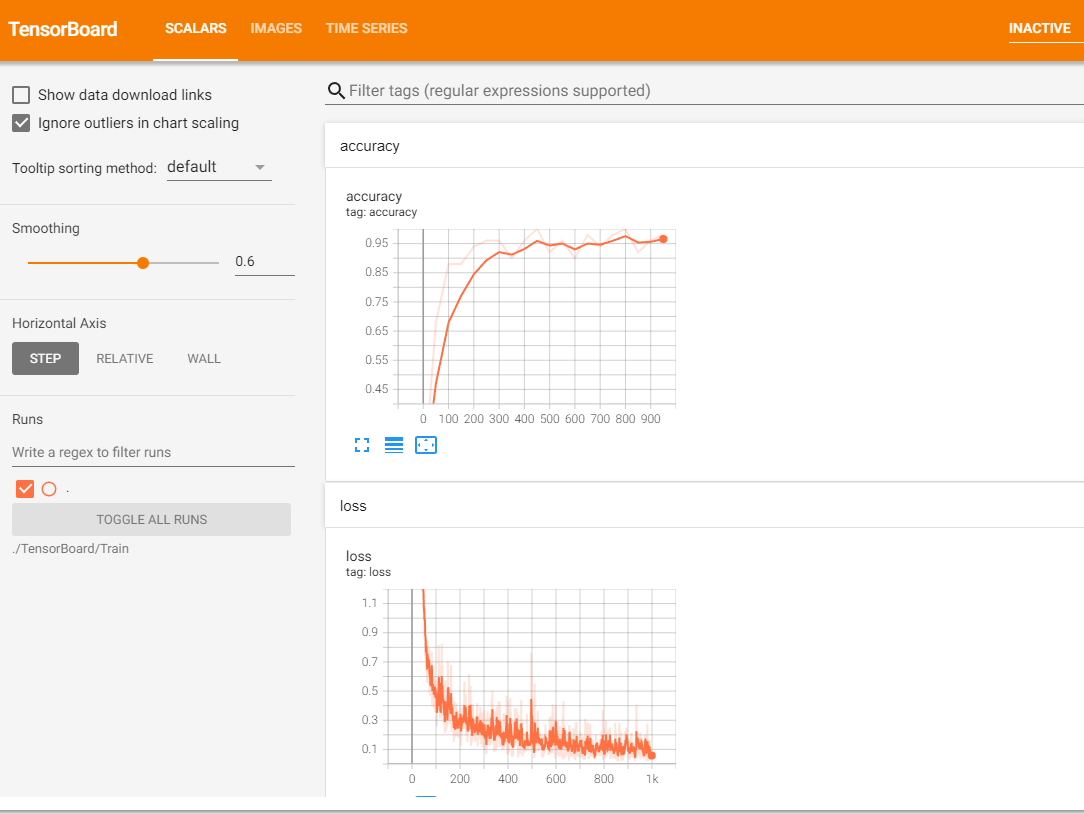

SCALARS 탭에서 accuracy로 저장했던 정확도가 학습을 통해서 높아지는 것을 확인할 수 있습니다.

학습에 문제가 없는 것으로 보여집니다! loss도 학습을통해 줄어드는 것을 확인할 수 있습니다.

TensorBoard SCALAS



다음 IMAGES 탭에서는 트레이닝 이미지를 확인할 수 있습니다.

TensorBoard Image



이상으로 CNN MNIST를 활용해서 학습을 진행하고,

학습 진행 상황을 TensorBoard를 활용해서 시각화하는 방법을 알아보았습니다.

점점 내용이 많아지고 공부할 것도 늘어나는 기분...
